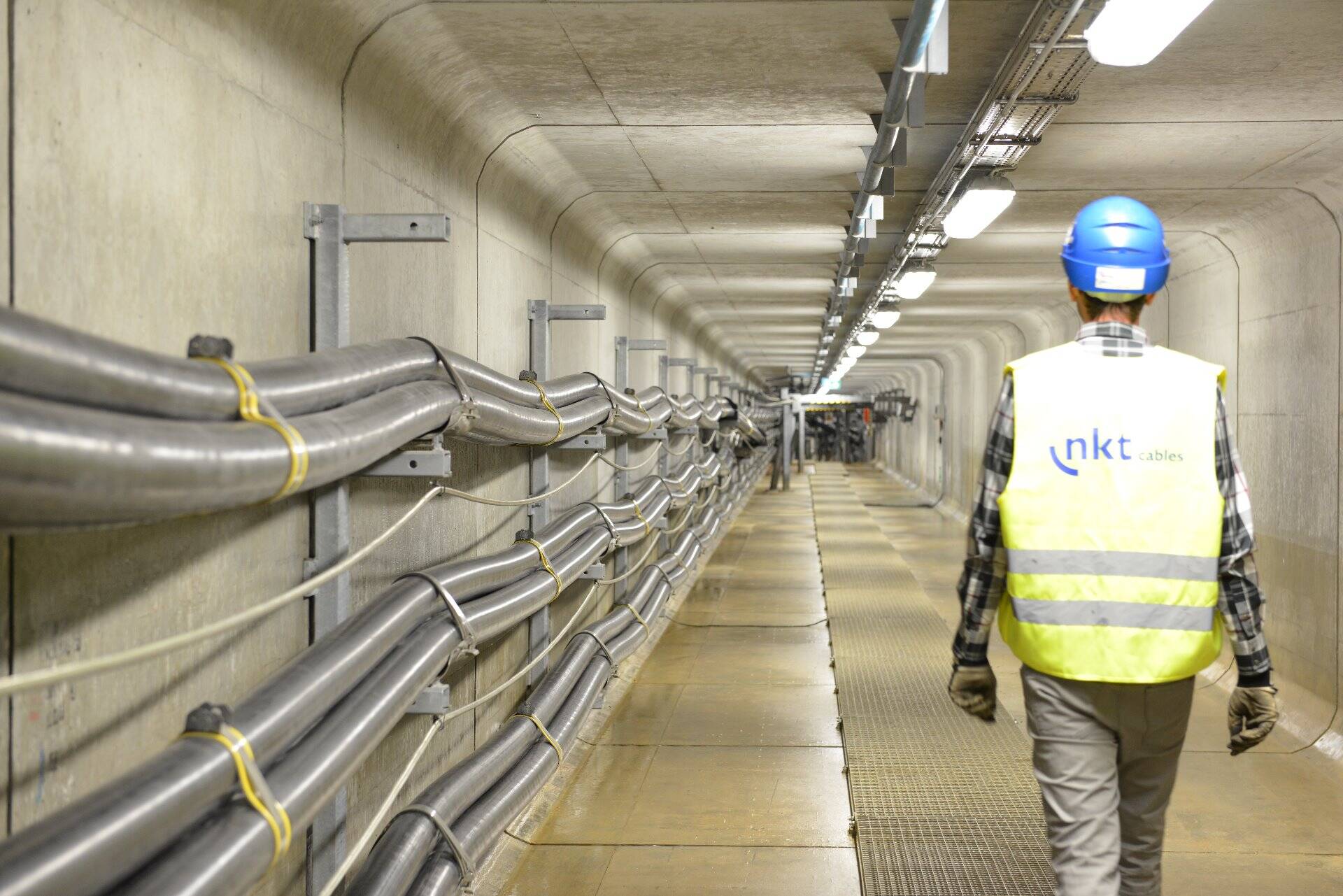

In Luxemburg konnten wir eine anspruchsvolle Kabelführungsanlage realisieren. 16 verschiedene Kabelsysteme mit Kabeldurchmessern von 36-110 mm werden über rund 800 m durch verschiedene Stollenquerschnitte geführt und aneinander vorbeigelenkt. Insgesamt wurden bei dieser Kabelführungsanlage rund 150 Tonnen Stahl verbaut.

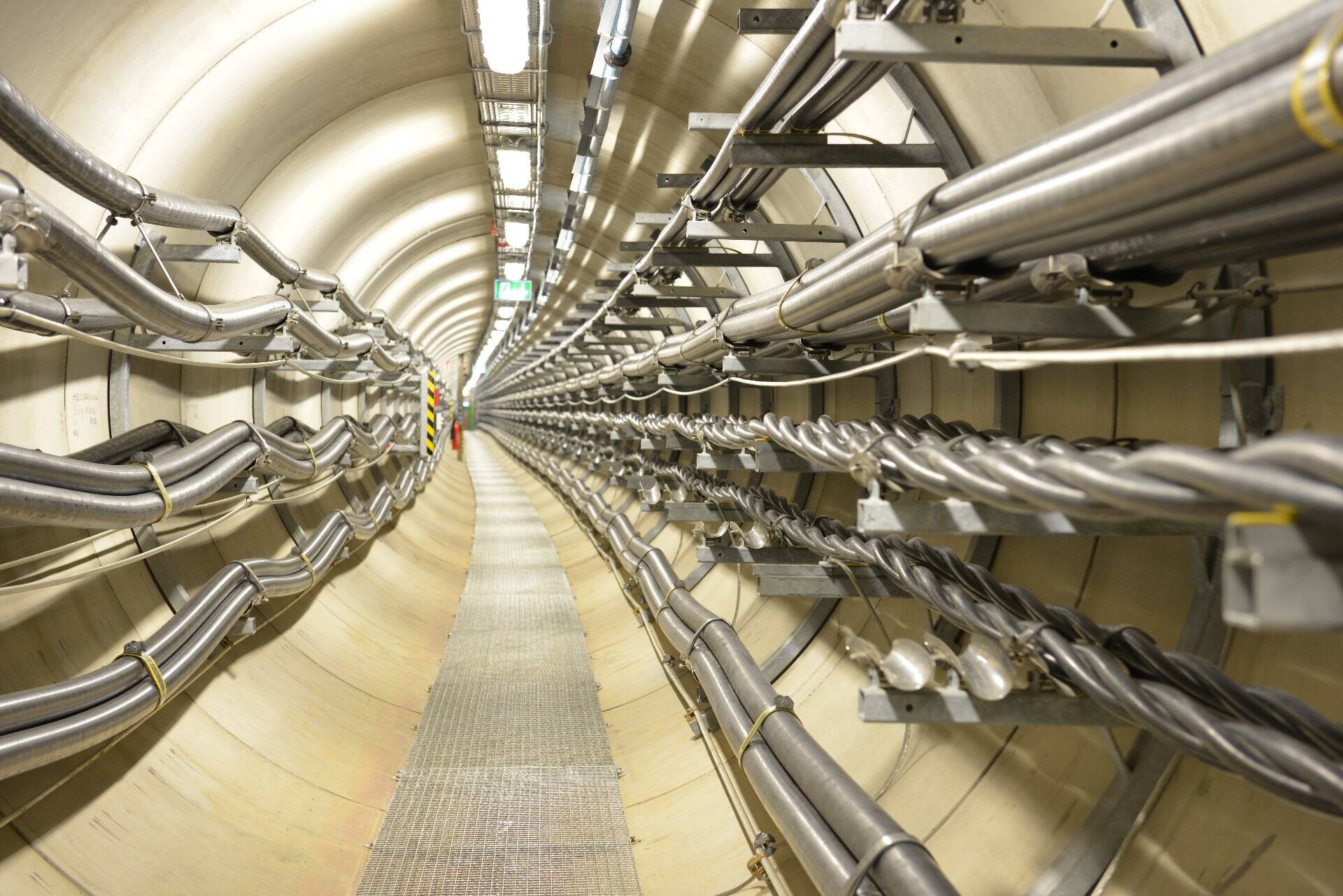

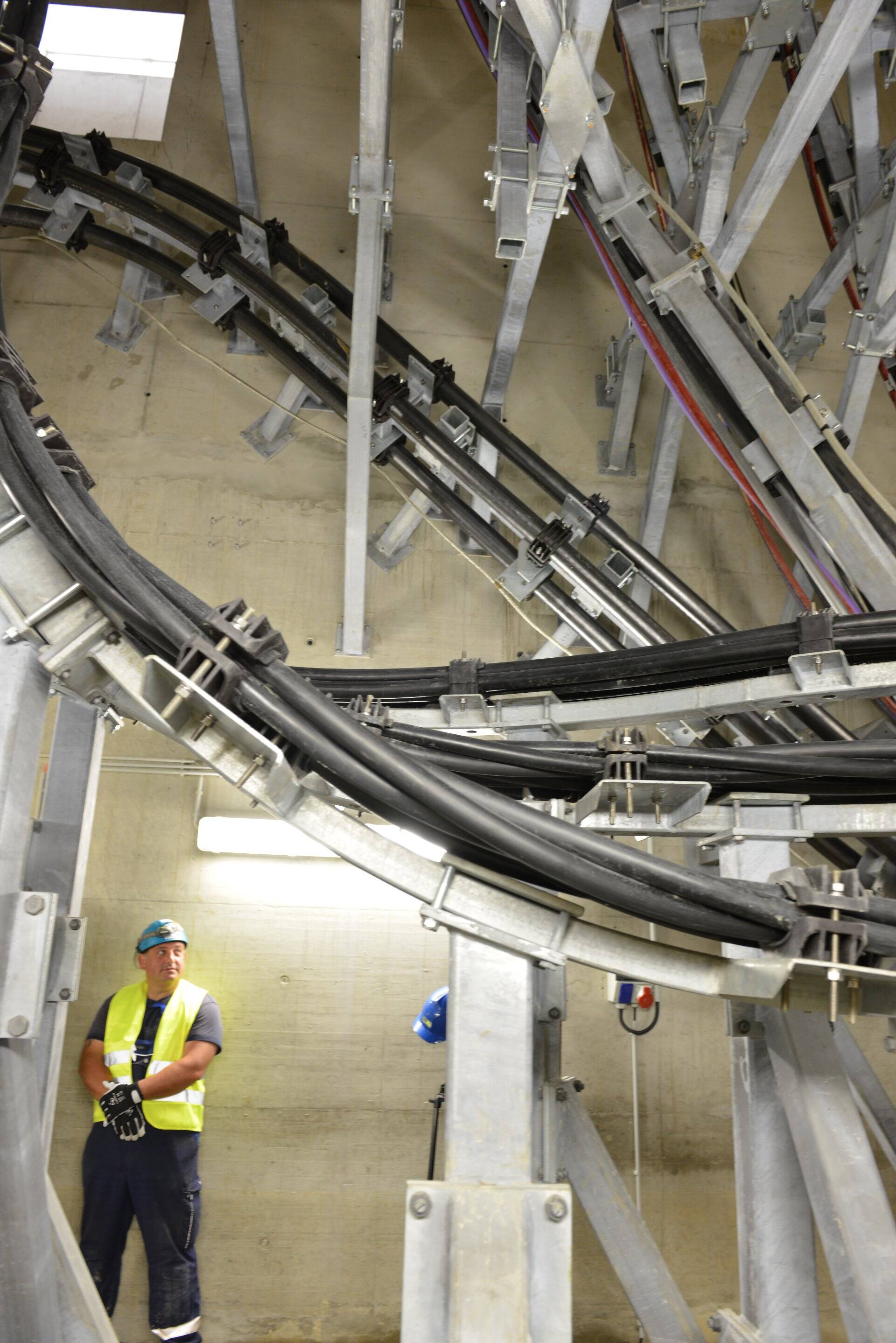

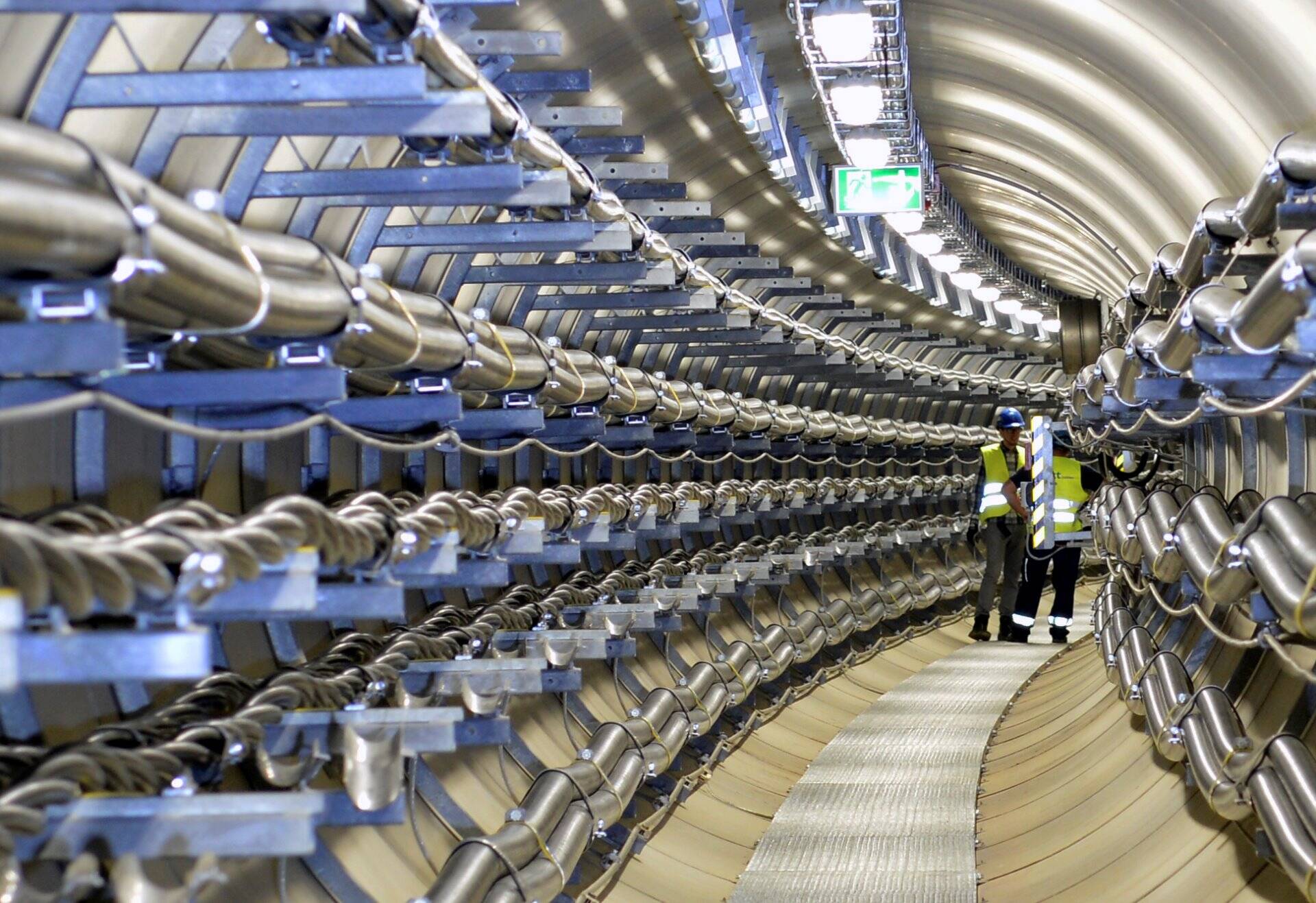

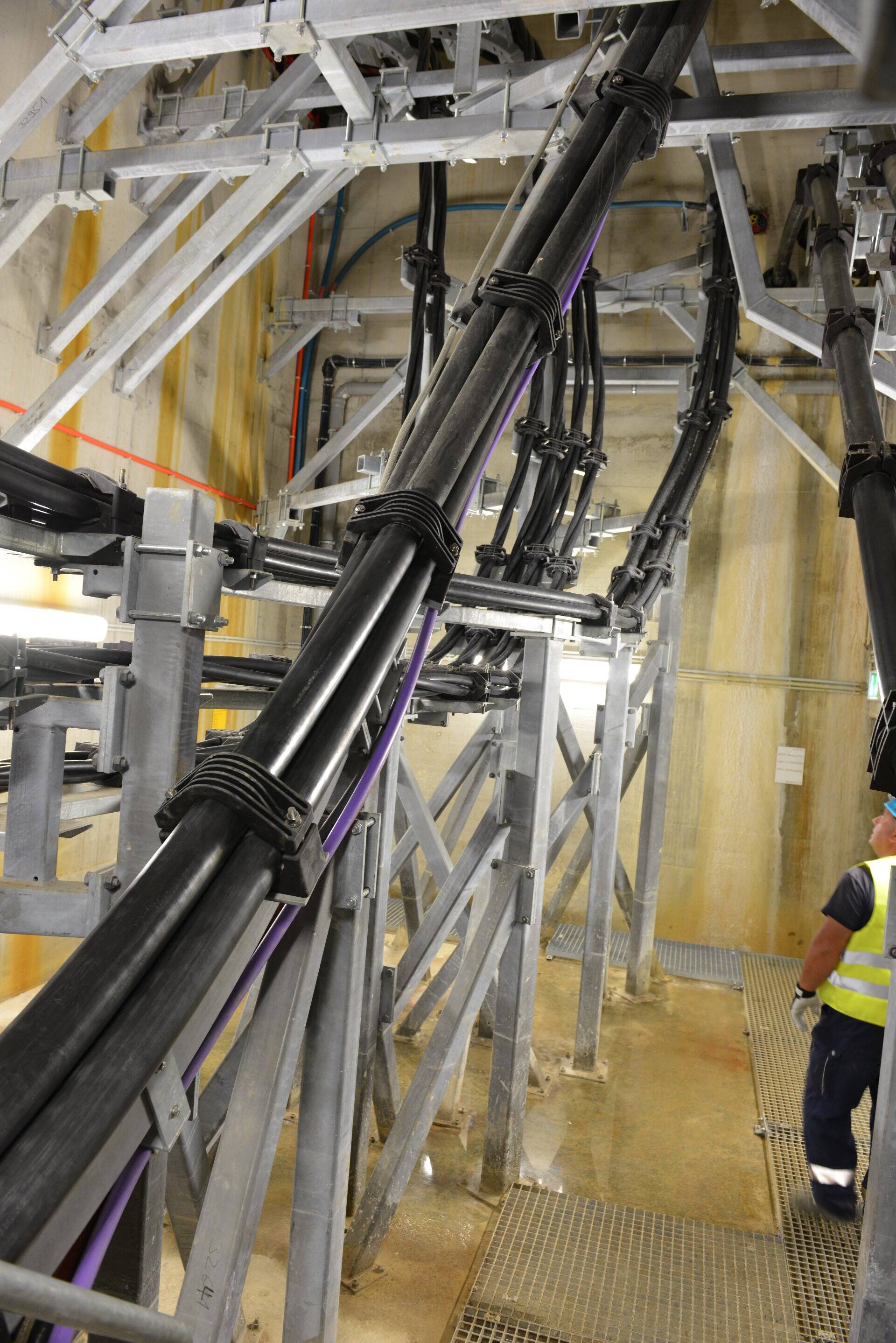

Die 16 Kabel-Systeme, welche von verschiedenenen Stromlieferanten zur Verfügung gestellt wurden, verlaufen mehrfach senkrecht in Galerien aber auch über einen 380 m Tunnel mit Ø 3000 mm und einem Tunnel mit Ø 2500 mm. Nebst dem Engineering, Fertigung und Lieferung waren wir auch für die komplette Montage vor Ort zuständig.
Versch. Längen | 60m - 800m |
Kabel Ø | 36mm - 110 mm |
Kabelgewicht | 6.7 - 31 kg/m |

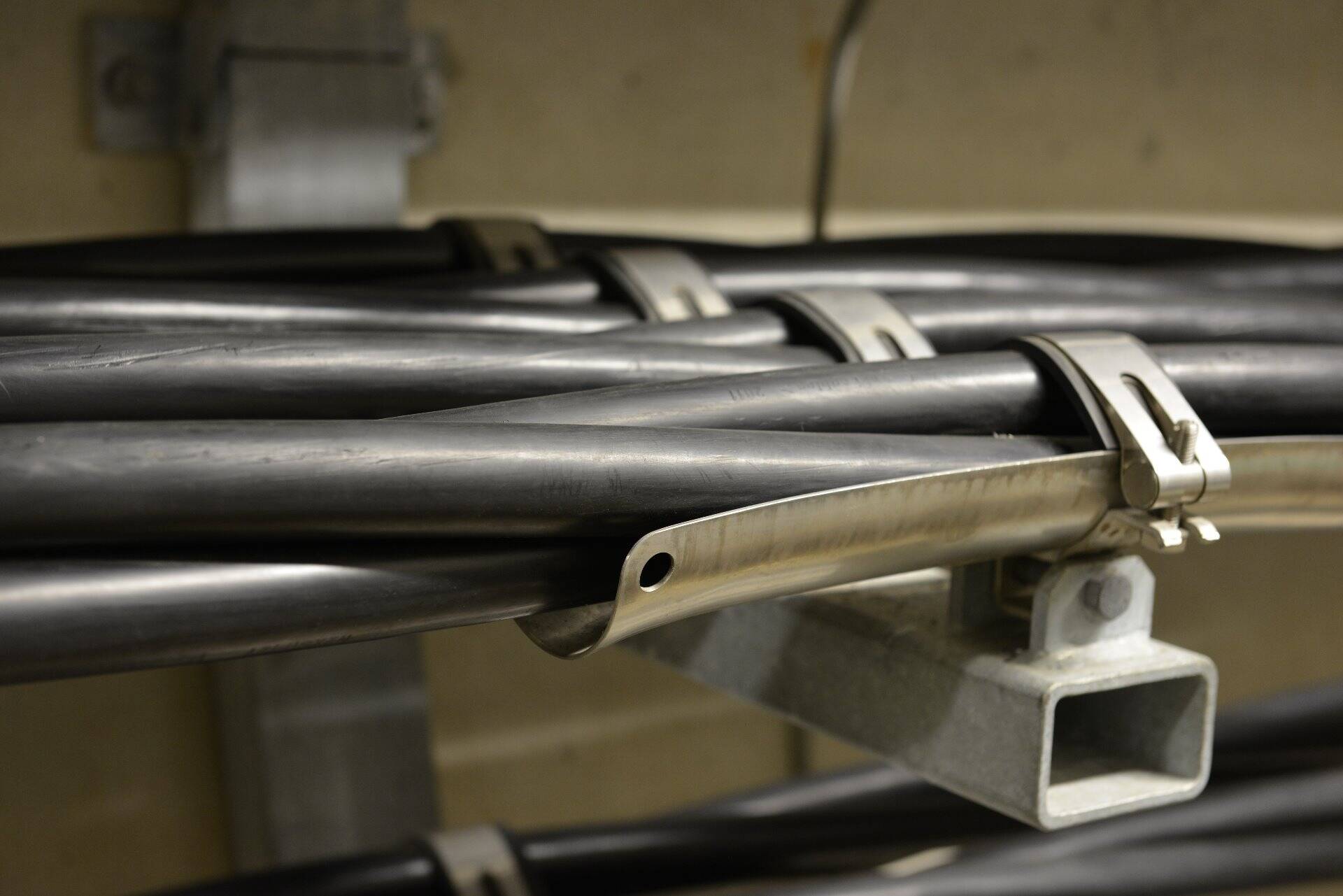

Kurzschlussdistanzhalter | alle 5 m |
Konsolenabstand | 2.5 - 5 m |
Neigung | 0° - 90° |
Phasenabstand/Anordnung | unterschiedlich |
